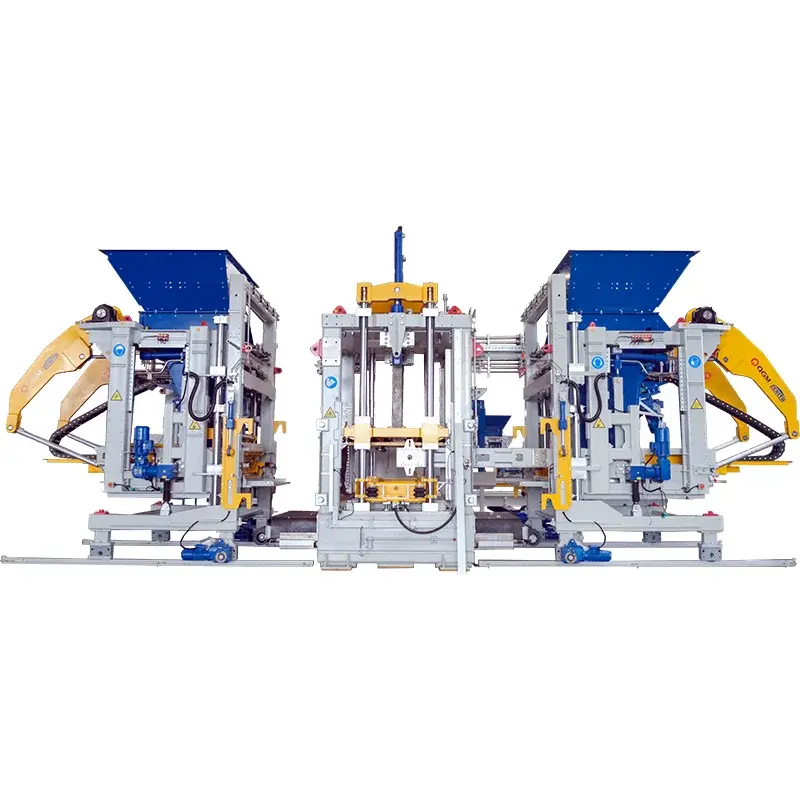

ZN2000-2 Полностью автоматическая машина для изготовления блоков

1 Четырехосевая сервопривод Zenith «Ультра-динамическая» вибрация (опция)
Система Zenith Ultra-Dynamic — это современная высококачественная вибрационная технология, используемая в полностью автоматической машине для изготовления блоков. Он обеспечивает точный контроль амплитуды за чрезвычайно короткое время отклика, обеспечивая при этом гибкую настройку. Система с сервоприводом обеспечивает высокую динамику, сокращая время заполнения форм и производственного цикла. Амплитудой и частотой можно быстро и точно управлять.

2 Двухосевая сервовибрация (опция)
Каждый эксцентриковый вал приводится в движение независимым серводвигателем, что обеспечивает точное управление, быструю реакцию и точную передачу силы вибрации.

3 Автоматическая система быстрой смены пресс-форм
Автоматическая система быстрой смены пресс-форм Zenith основана на скоординированной работе нескольких устройств, что обеспечивает интеллектуальную, быструю и точную замену пресс-форм. Как только форма транспортируется к основной машине, она помещается на блок смены форм с помощью подъемной системы. Система автоматически завершает процесс смены формы без ручного управления, позиционирования или блокировки.

4 Подвесная система подачи
Подвесная система подачи имеет модульную конструкцию, объединяющую коробку подачи, скребок, трамбовочную щетку и устройство разрушения свода. Коробки подачи как для лицевой, так и для базовой смеси установлены на подающей раме, что обеспечивает быструю замену и оптимальную производительность кормления.

5 Гидравлический возвратно-поступательный питатель для разрушения арки (опция)
Гидравлический привод; грабли, разрушающие своды, перемещаются вперед и назад, эффективно разбивая своды материала.

6 Поворотный механизм разрушения арки с электроприводом (опция)
с электроприводом; грабли, ломающие арку, поворачиваются под заданным углом вокруг вала, разрыхляя материал.

7 Модульная основная рама
Основная машина ZN1200-2S и блок торцового смешивания имеют модульную рамную конструкцию с технологией точной сборки. Нарушая традиционные концепции проектирования, он широко использует высококачественные болтовые соединения рамы, вибростола, балок двигателя и системы подачи. Такая конструкция обеспечивает сверхнизкие затраты на техническое обслуживание, легкую адаптацию к различным условиям производства и значительно сокращает время замены изнашиваемых деталей.

8 Гидравлическая автоматическая блокировка блока лицевого смешивания
Соединение между основной машиной и устройством торцевого смешивания ZN1200-2S достигается с помощью усовершенствованной гидравлической автоматической системы блокировки. Гидравлические цилиндры приводят в движение фиксирующие компоненты, обеспечивая надежное крепление блока лицевого смешивания к основной машине. Когда блок лицевого смешивания необходимо отделить, система снимает блокировку, и мотор-редуктор приводит в движение блок лицевого смешивания по направляющим.

9 Устройство блокировки пресс-головки
Этот механический запорный механизм состоит из высокопрочных запирающих блоков, клиновидной пресс-головки и гидроцилиндров двойного действия. Во время извлечения из формы цилиндры приводят в действие стопорные блоки, радиально зажимая головку пресса, образуя механическую блокировку. Затем форма освобождается под постоянным давлением, эффективно устраняя упругий отскок и микродвижения, обеспечивая острые края кирпичей, гладкие поверхности и значительно повышая качество продукции.

10Электрическая регулировка подъема винта
Оснащен высокоточным винтовым подъемником для автоматической регулировки высоты, что обеспечивает высокую точность, простоту управления и расширенную автоматизацию.

11Полностью интегрированная система управления
В главной машине ZN1200-2S используется ПЛК Siemens S7-1500 (6ES7 515-2AM01-0AB0) — высокопроизводительный контроллер Siemens с большим объемом памяти, высокой скоростью обработки и комплексными функциями. HMI визуализирует все сигналы системы управления, обеспечивая простоту и интуитивность управления.

12 Широкие возможности расширения
ZN1200-2S предлагает отличные возможности расширения аппаратного и программного обеспечения. Он может быть оснащен различными дополнительными системами, такими как устройства для пенообразования, системы смешивания цветов, устройства извлечения поддонов, системы вытягивания стержней и поперечные чистящие щетки, что позволяет удовлетворить разнообразные производственные требования клиентов.

13 Платформа облачного обслуживания интеллектуального оборудования Quangong
«Платформа облачного обслуживания интеллектуального оборудования», разработанная Quangong Zenith, обеспечивает онлайн-мониторинг, удаленные обновления, прогнозирование и диагностику неисправностей, оценку состояния оборудования и отчеты о работе, обеспечивая комплексные возможности интеллектуального обслуживания.
